國產材小教室
古厝裡的木香記憶─帶你認識杉木
發佈日期:2026-04-22
更新日期:2026-06-08
人氣
32杉木（China fir，Cunninghamia lanceolata），又名福州杉、廣葉杉、沙木，原產華中、華西至華南，為越南北部至長江流域、秦嶺以南栽培最廣之樹種，因樹木生長迅速，亦為臺灣早期造林之主要樹種之一，樹高可達60 m，主要分布於海拔500~1,800 m之中高海拔山區，為臺灣在清領時期留下的閩式建築古蹟中最常使用之原料，在歷史建築修復工程上具有獨特的歷史意義。
在杉木的木材外觀上，其年輪明顯均勻且寬濶，春秋材區分明顯，但秋材帶通常較狹窄（圖1之①處）。邊心材區別稍明顯，邊材為淡黃至黃白色，心材為淡黃褐色（圖1、圖2），老齡木之心材則為淡黃褐略帶紅色，且杉木之縱向薄壁細胞同樣非常發達，常沿年輪方向呈散生狀至帶狀分布，故在材面上常可見其形成不連續狀的淡藍紫色花紋（圖1之②處）。此外，在縱切面上常可觀察到節的周圍有群聚狀之芽點分布（圖3、圖4），為杉木屬（Cunninghamia）之共同特徵。其他輔助特徵方面，杉木久置之材面上常可見析出之白色針狀結晶物（圖5、圖6），即使在其新鮮切面上，尚未完全析出之結晶物仍使徑切面富有光澤性（圖2），木材亦帶有略為刺激的芳香氣味。

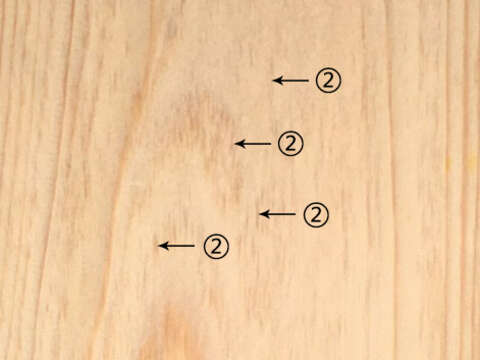

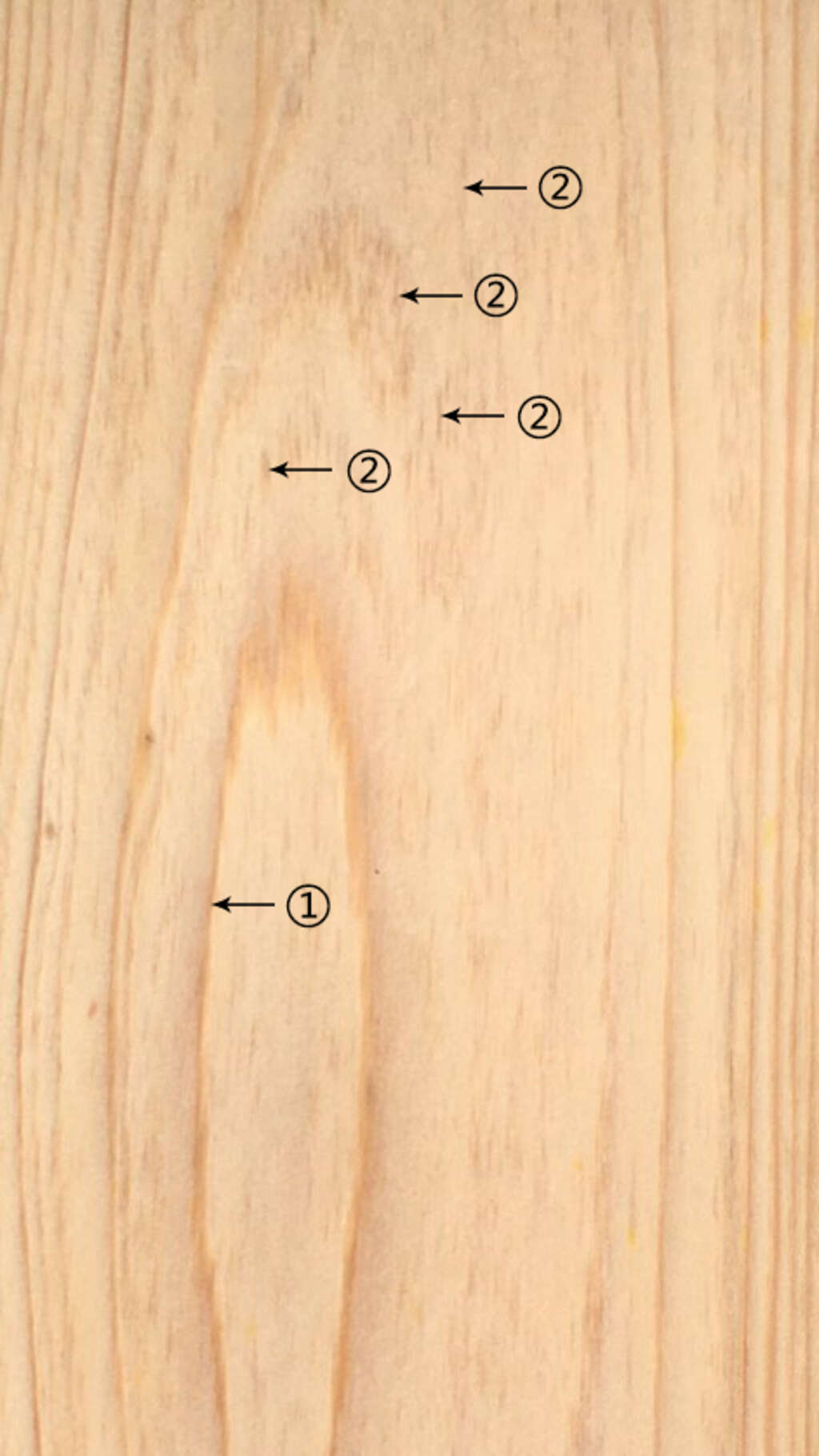

圖1、杉木之弦切面。標示①處為秋材帶；標示②處為薄壁組織所構成之花紋。

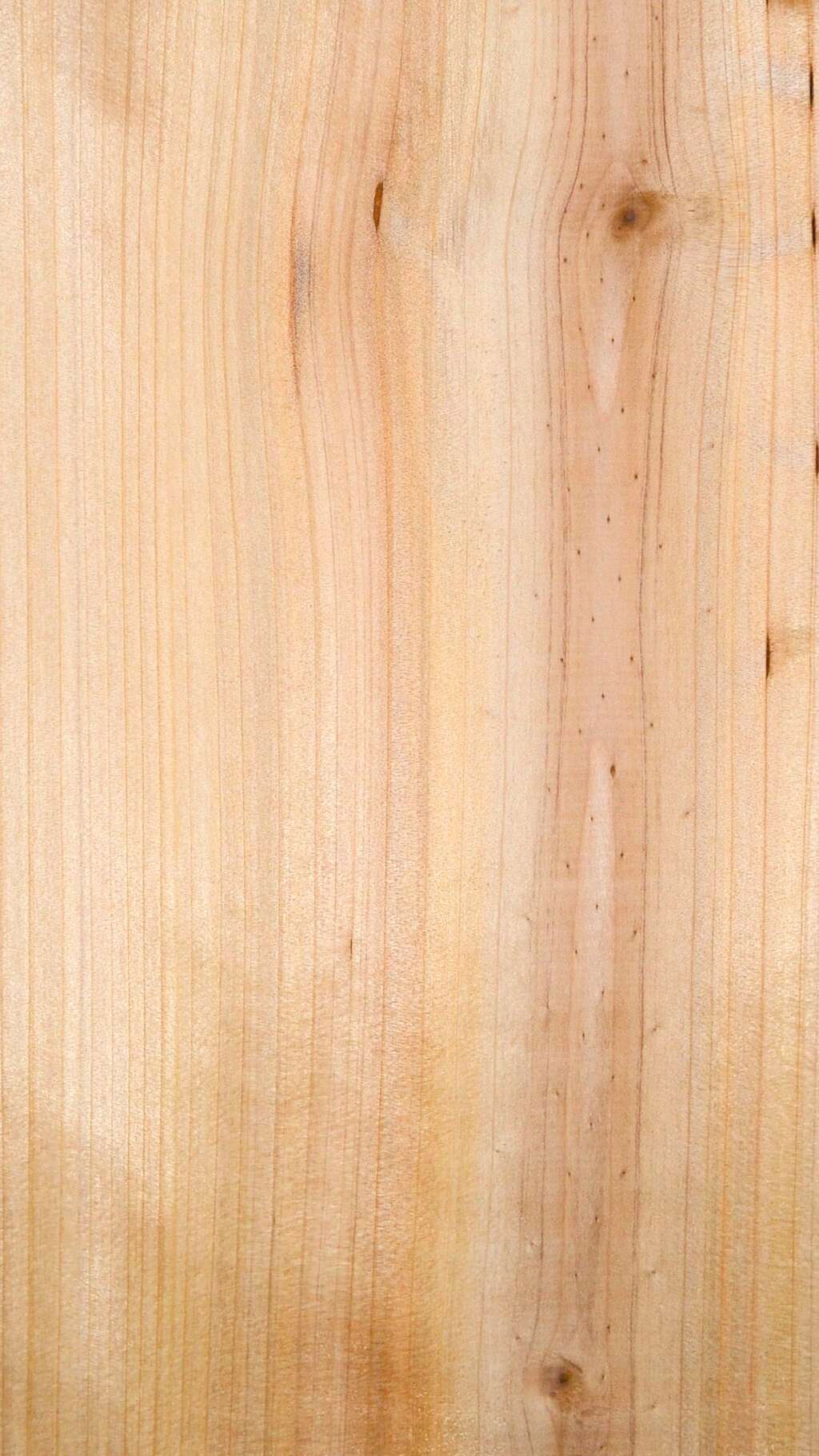

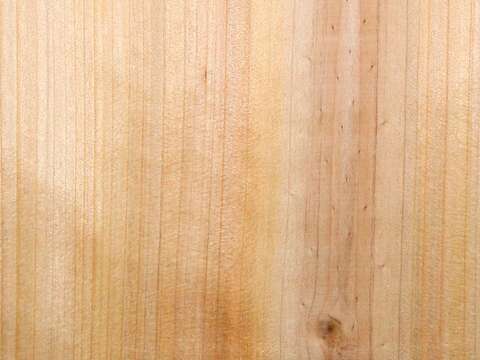

圖2、杉木之徑切面。

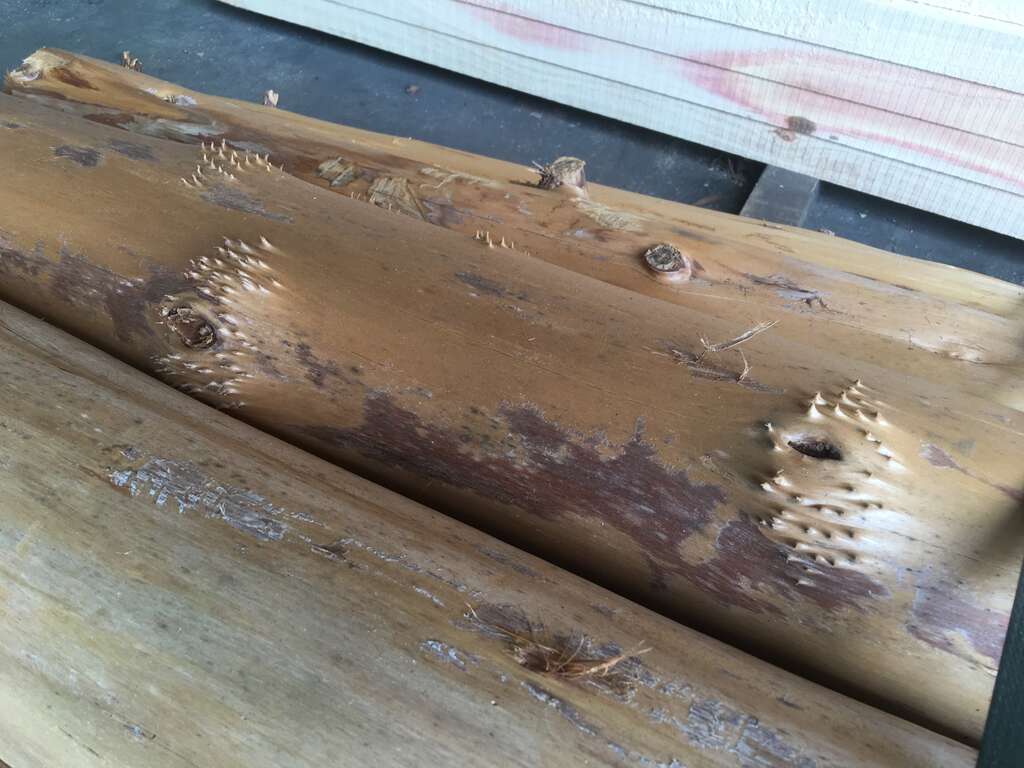

圖3、在杉木原木材面上觀察到之節周圍的群聚芽點。

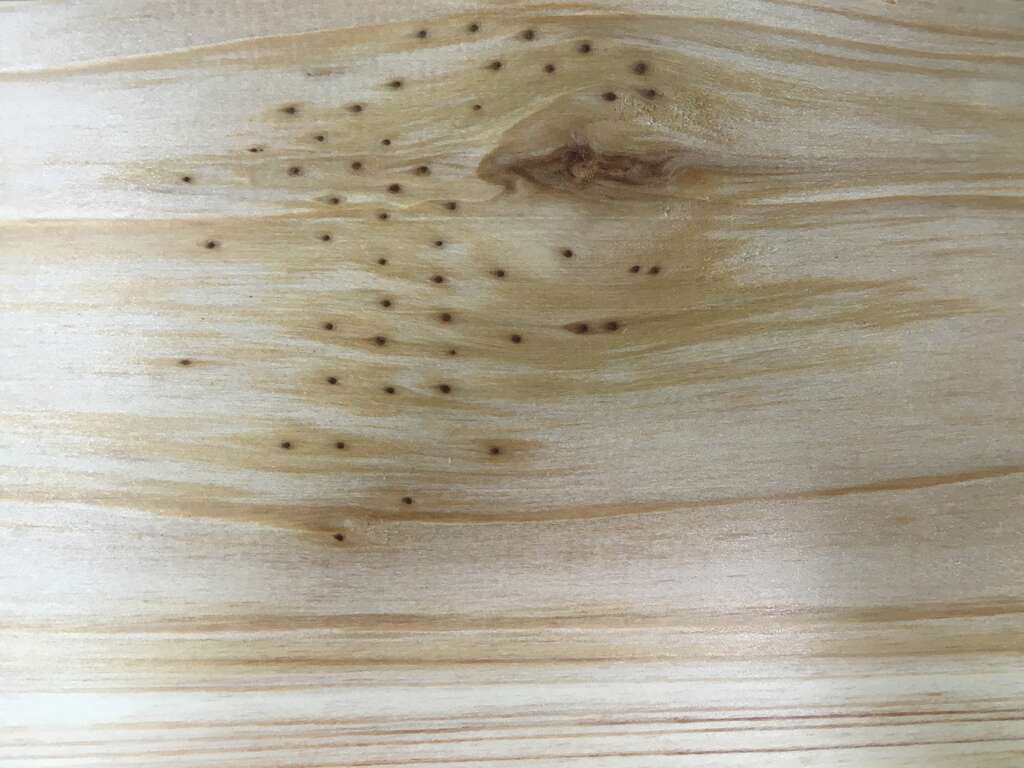

圖4、在杉木縱切面上觀察到之節周圍的群聚芽點。

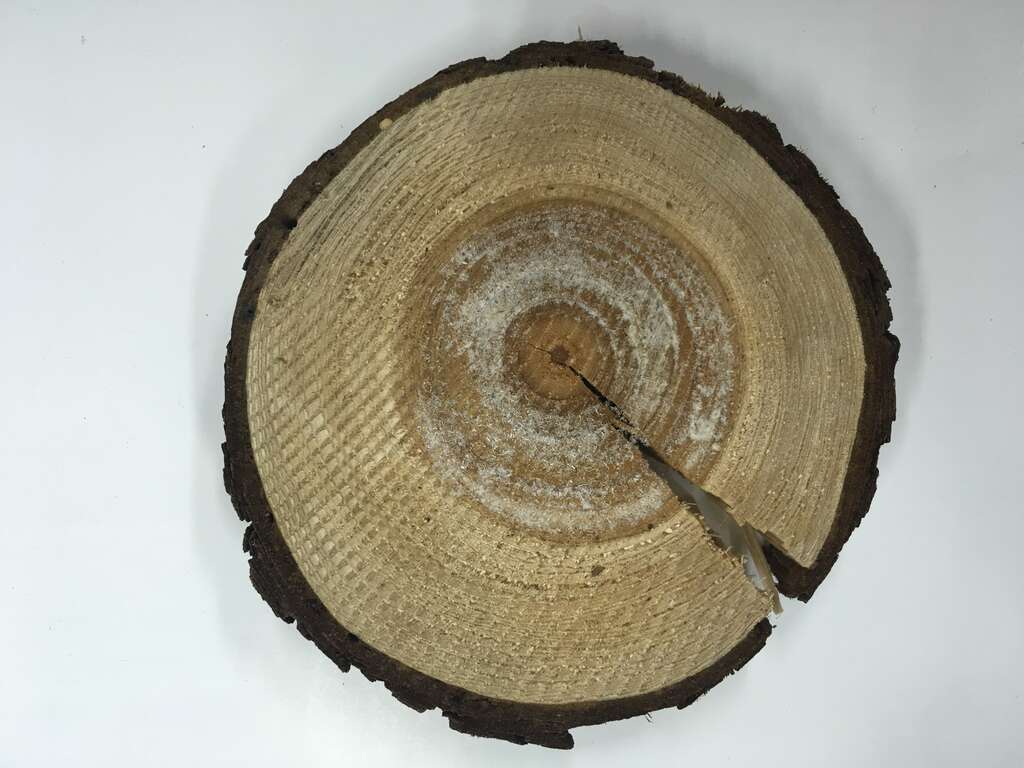

圖5、杉木久置材面析出之針狀結晶物。

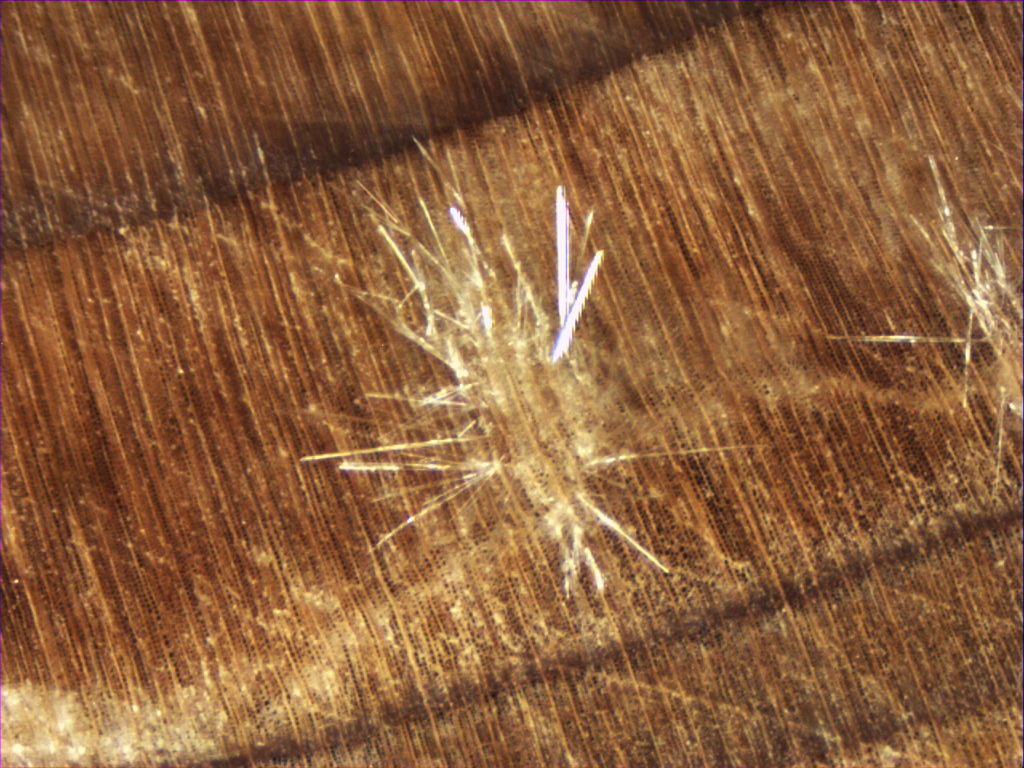

圖6、在10倍放大鏡下所觀察到的杉木針狀結晶物外觀。
在杉木之各項物理及強度性質方面，氣乾密度0.42 g/cm3、全收縮率在弦向為5.6%、徑向為2.5%，平行纖維方向之抗壓強度36.9 MPa、抗彎強度61.5 MPa、抗彎彈性模數7.5 GPa、抗剪強度6.9 MPa，整體而言，杉木木材木理通直，木肌中庸至粗糙，材質輕軟，在各項加工性能之表現上，塗裝適性、鉋削性、膠合性、乾燥狀況均相當良好，惟釘著力、耐磨性較差，天然之抗白蟻性、耐腐朽性亦較低。鑒於其邊心材色系相近，且具有芳香氣味，有相當多應用在壁板（圖7、圖8）、天花板等裝修用材之使用案例，此外，也因為杉木為閩式建築構件最常使用之樹種，故為古蹟修復領域中常見之用材。

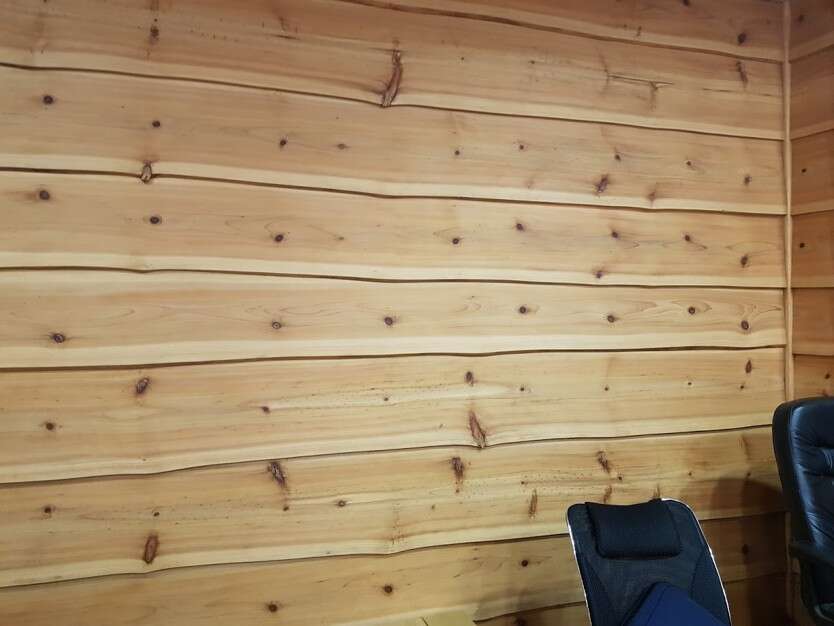

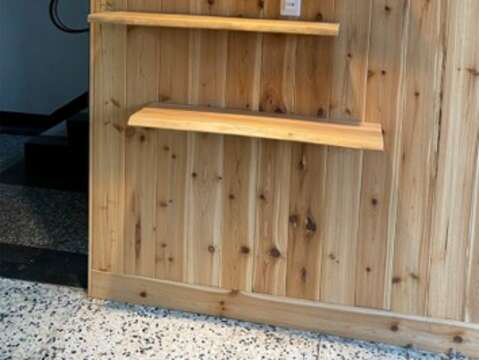

圖7、杉木之壁板，採自然弧邊設計，呈現木材原始輪廓與自然風貌。

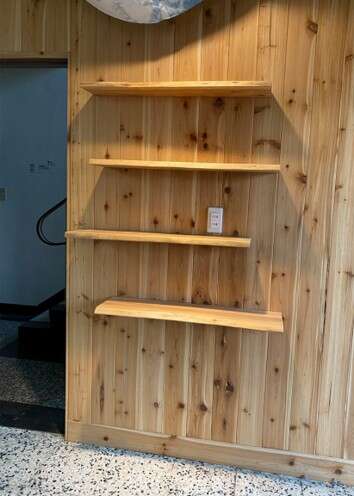

圖8、杉木之壁板，以常規企口板組合而成，呈現規整拼接與一致性的視覺效果。
相關照片
